Guia de Chaves de Pinças ER/UM 2025 | Análise de Modelos de Alta Precisão
Design normalizado: Os parâmetros de formato e binário da baioneta do interruptor ER e do mandril ER (como ER11, ER20, etc.) são rigorosamente combinados para garantir que o mandril atinge uma força de fixação constante durante a instalação, evitando a vibração ou o afrouxamento da ferramenta devido a erros de adaptação, especialmente adequado para maquinação de precisão (como fresagem de moldes, gravação de componentes eletrónicos) com requisitos de precisão extremamente elevados.
Transmissão uniforme da força de fixação: através do princípio da alavanca ou do design da estrutura de binário, a chave pode distribuir uniformemente a força na circunferência do mandril, reduzir o risco de deformação do mandril, garantindo assim a coaxialidade da ferramenta durante a rotação (o erro pode ser controlado ao nível de 0,01 mm) e melhorando o acabamento da superfície e a consistência do processamento da peça de trabalho.

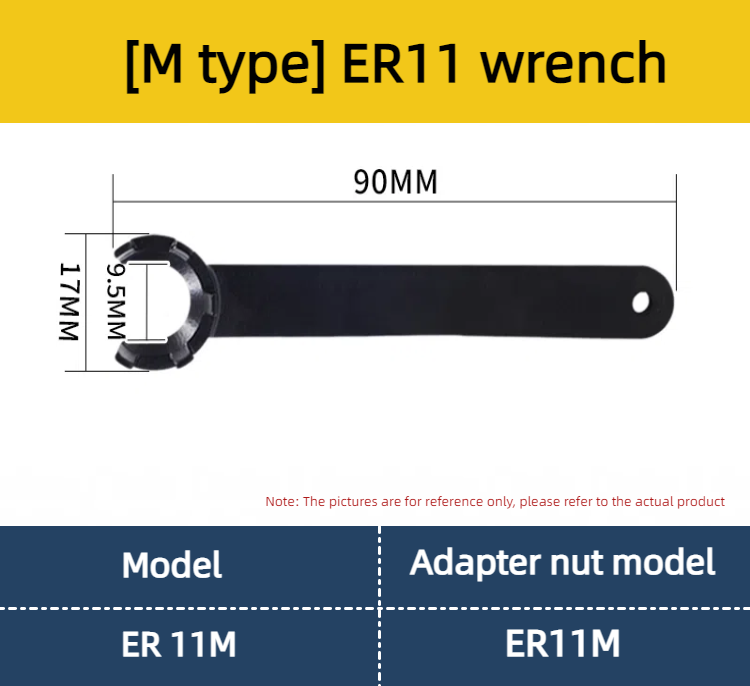

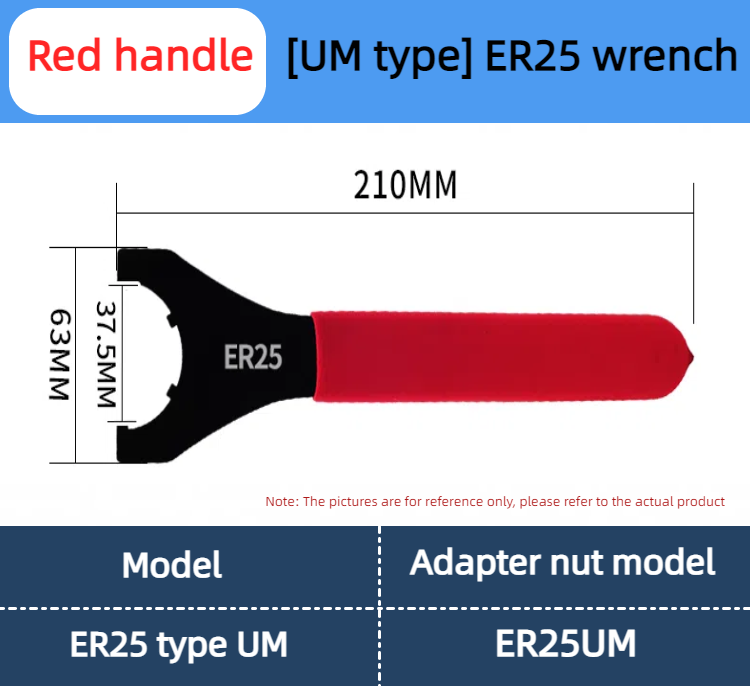

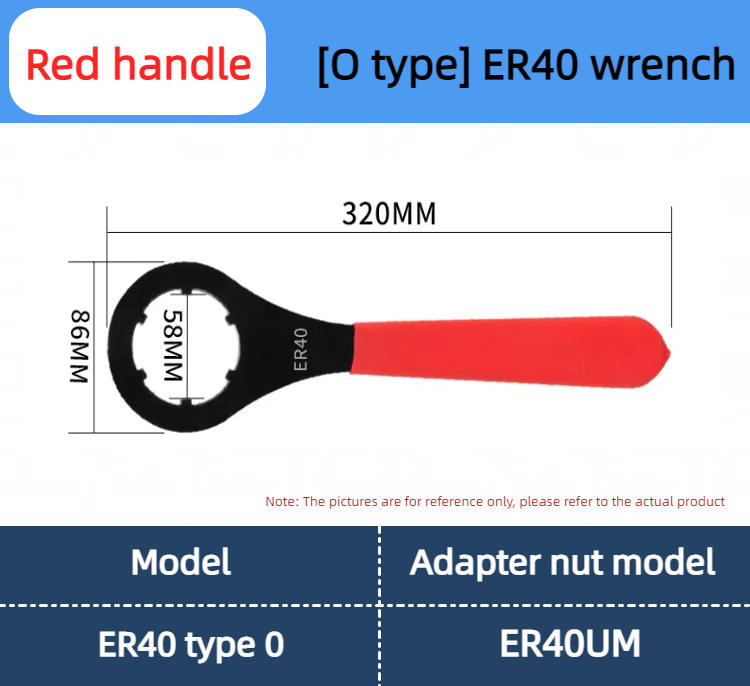

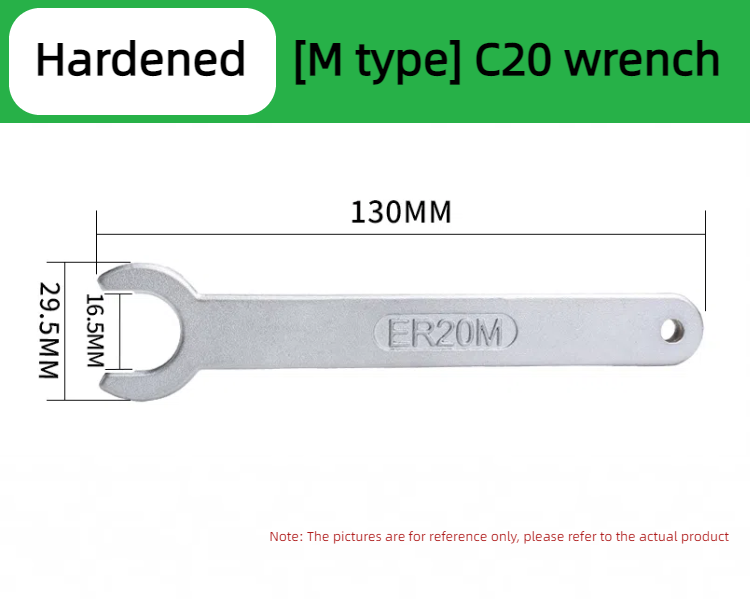

Interruptor ER: utilizado apenas para instalar/remover mandris ER (cone de 16°, com estrutura de ranhura elástica), normalmente utilizado em máquinas-ferramentas CNC, máquinas de gravação e outros equipamentos, o diâmetro da ferramenta de fixação é geralmente de 0,5 a 32 mm.
Chaves comuns (como chaves de bocas e chaves de prumo): ferramentas de uso geral utilizadas para apertar parafusos/porcas standard, não adequadas para a estrutura de ranhura e os requisitos de binário dos mandris ER.
Outras chaves especiais (como chaves de fresagem, chaves de mandril de berbequim):
Chaves de fresagem: concebidas para interfaces de cabos de ferramentas (como BT, HSK), o formato de baioneta é poligonal ou de tira longa;

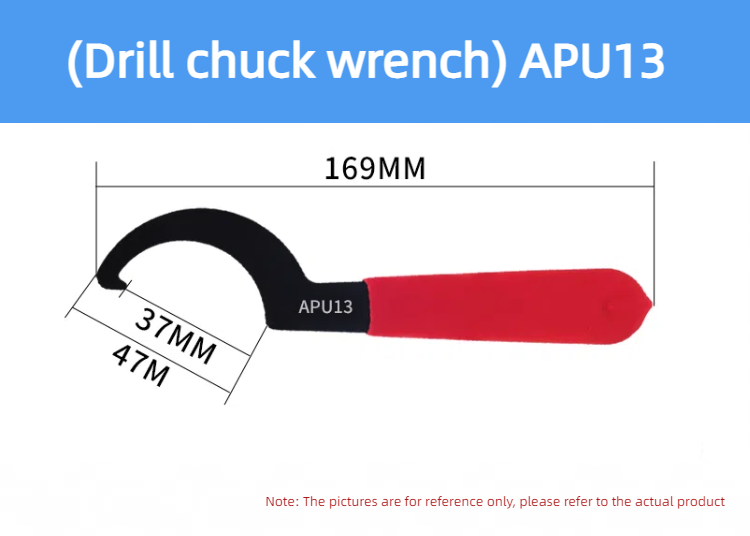

Chaves de mandril de perfuração: utilizadas para mandris de perfuração de três maxilas, giradas por engrenamento de engrenagens, completamente diferentes do princípio de fixação elástica dos mandris ER
